Scenarie 3: Multirack med LVRT-krav

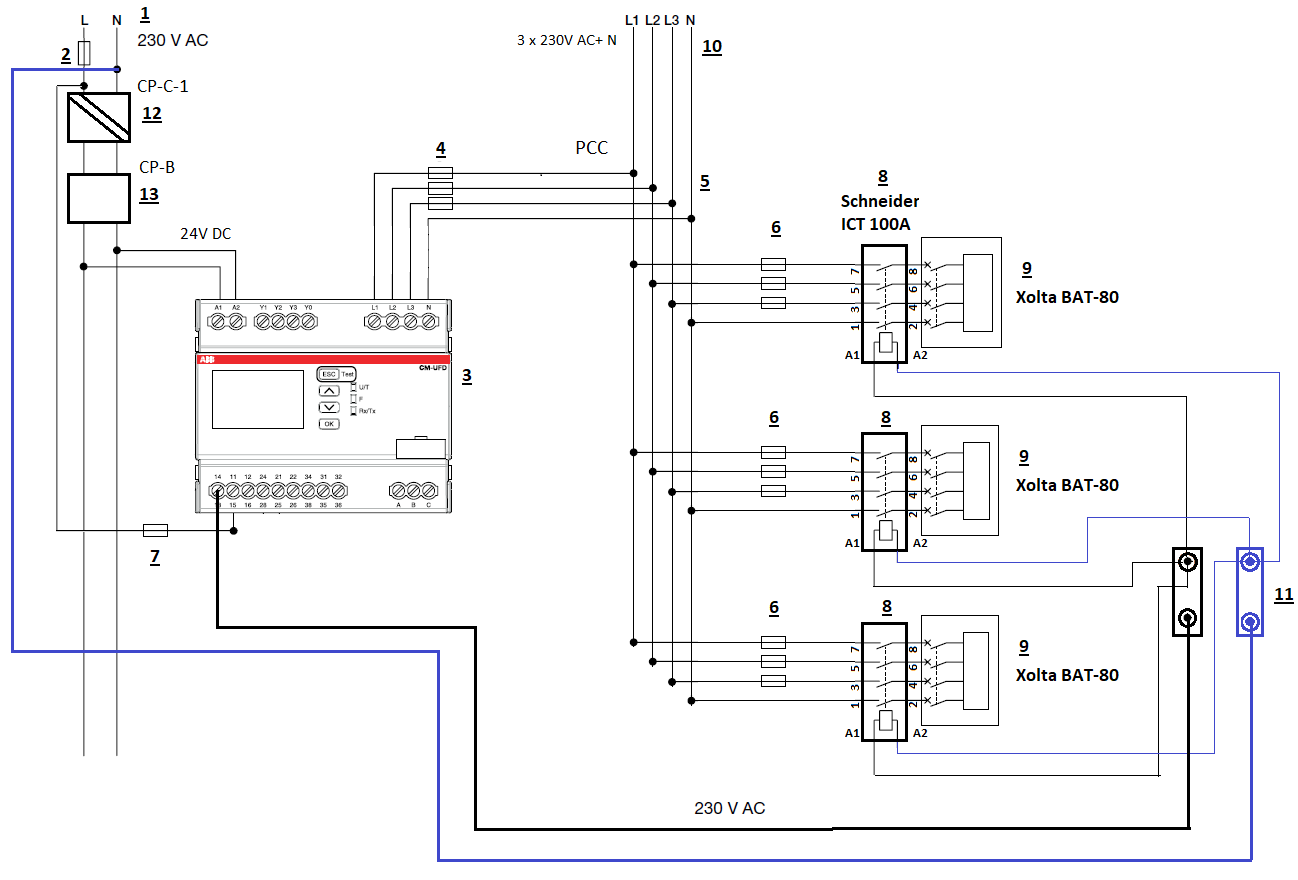

Figuren nedenfor viser elektrisk diagram for netbeskyttelse og koblingskontakten for tre parallelforbundne BAT-79 BAT-80 BAT-80 AC batteriracks med LVRT-krav. Du finder en figurforklaring senere i dette afsnit.



Følgende tabel er en forklaring på figuren ovenfor:

Forklaring til elektrisk diagram, der viser flere parallelforbundne batteriracks.

Nummer

Beskrivelse

1

Offentligt elnet, enfaset spænding – leverer strøm til ABB CM-UFD.M31(M)-netbeskyttelsesenheden.

2

Beskyttelsessikring (eller MCB) 1P, 6A – til forsyning af ABB CM-UFD. M31(M)-netbeskyttelsesenheden.

3

ABB CM-UFD. M31(M)-netbeskyttelsesenhed.

4

Målekredsløbsindgang – beskyttet af 3P, 10A sikringer (eller 3-faset MCBLukket Miniature Circuit Breaker) til spændingsovervågning (L1, L2, L3).

5

Fælles koblingspunkt (PCC).

6

Beskyttelsessikringer til XOLTABAT-80. Se installationsvejledningerne til XOLTA BAT-80 og BAT-80 AC for at få specifikationer: https://xolta.com/manuals/.

7

Beskyttelsessikring (eller MCB) 1P, 10A – for hvert anvendt relæ (R1, R2, R3) på netbeskyttelsesenheden.

8

Schneider Electric Acti 9 iCT 4-polet kontaktor – 100 A, 230 V AC-spole, 4NO (bruges som koblingskontaktor pr. batterirack).

9

XOLTA BAT-80 bruges i dette eksempel, men det kan også være BAT-79 eller BAT-80 AC.

10

Offentligt elnet trefaset spænding – 3 × 230V AC + Neutral.

11

Distributionsterminaler – til at dirigere vekselstrøm på tværs af flere batteriracks.

12

ABB CP-C.1 24/5.0 strømforsyning – (1SVR360563R1001), giver 24V DC.

13

ABB CP-B 24/3.0 strømforsyning – (1SVR427060R0300), giver 24V DC.

Note: For detaljerede oplysninger om ABB- og Ziehl-netforbindelserne henvises til de respektive enhedsmanualer.
