Forbindelsesskemaer – enkeltlinjediagrammer og komponenter

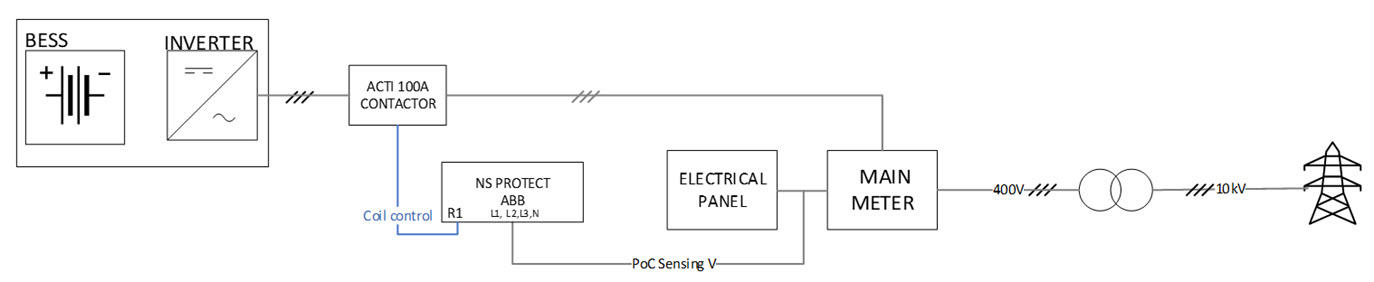

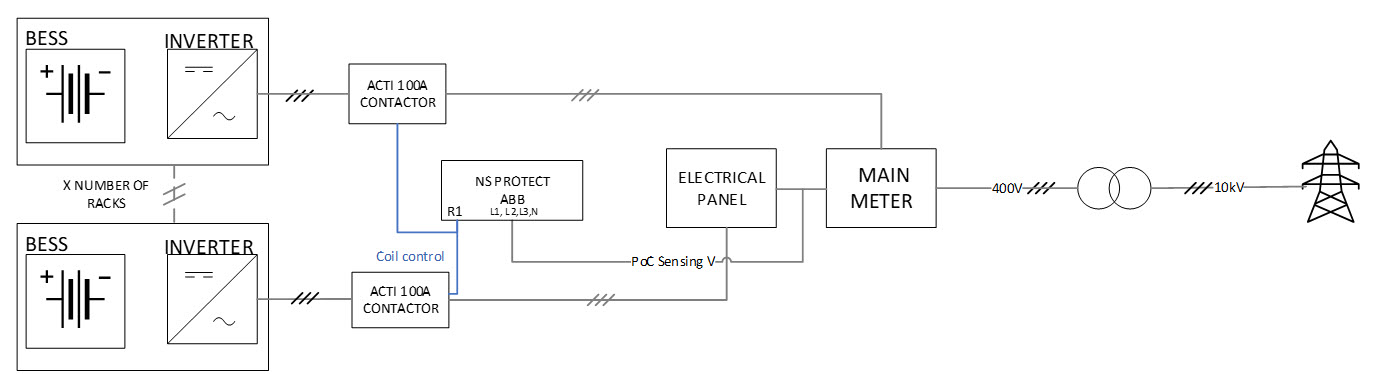

Følgende figurer viser enkeltlinjediagrammer for en enkelt- og multirackinstallation af XOLTA-batterisystemer.

Hvert batterirack kræver en enkelt Schneider ACTI 100A-kontaktor.

ABB-netbeskyttelsesrelæet (CM-UFD.M31) indeholder tre relæudgange (R1, R2, R3). Hver udgang kan styre op til seks Schneider iCT 100A-kontaktorer. Dette gør det muligt for et enkelt ABB-relæ at understøtte installationer med op til 18 racks.

Brug nedenstående tabel til at bestemme de nødvendige komponenter:

Nødvendigt antal komponenter til forskellige BAT-80 installationer

Eksempel	Påkrævet installation	Påkrævede Schneider ICT 100A-kontaktorer	Påkrævet antal ABB CM-UFD.M31-netbeskyttelsesenheder
1	1 x BAT-80	1	1 (1x ICT 100A kablet til R1)
2	6 x BAT-80	6	1 (6x ICT 100A kablet til R1)
3	12 x BAT-80	12	1 (6x ICT 100A kablet til R1) (6x ICT 100A kablet til R2)
4	18 x BAT-80	18	1 (6x ICT 100A kablet til R1) (6x ICT 100A kablet til R2) (6x ICT 100A kablet til R3)
5	24 x BAT-80	24	2 (6x ICT 100A kablet til R1 af netbeskyttelse 1) (6x ICT 100A kablet til R2 af netbeskyttelse 1) (6x ICT 100A kablet til R3 af netbeskyttelse 1) (6x ICT 100 A kabeltilsluttet til R1 med netbeskyttelse 2)

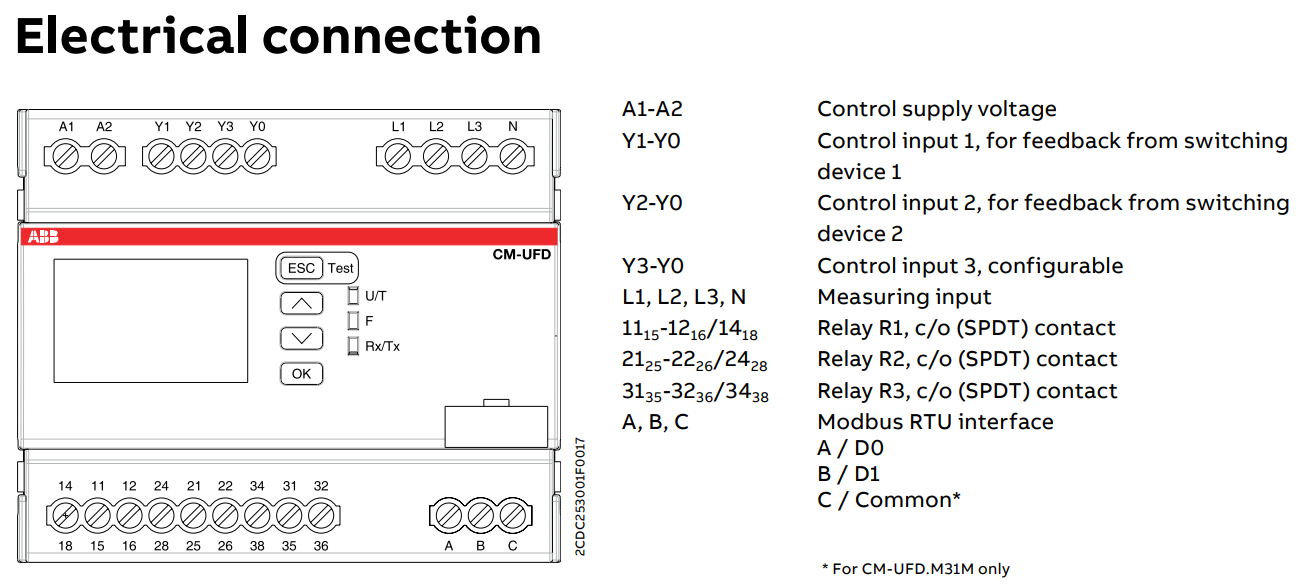

Tilslut derefter ABB CM-UFD.M31(M)-relæ i henhold til diagrammet nedenfor. For en komplet oversigt over terminalfunktioner, se nedenstående tabel .

En detaljeret beskrivelse af de stik, der bruges med batterisystemerne XOLTA , er vist i nedenstående tabel:

Beskrivelse af de elektriske forbindelser for ABB CM-UFD.M31M

Elektrisk forbindelse	Beskrivelse
A, B, C	Modbus RTU (kun i versionerne CM-UFD.M31M og CM-UFD.M33M) Note: Må ikke tilsluttes.
Y1, Y2, Y3, Y0	Tilbagekoblingssignaler fra koblingsenheder svarende til relæerne R1, R2, R3 Note: Må ikke tilsluttes.
A1, A2	Forsyningsspænding (enten 230V AC eller 24V DC). Note: Strømsystemer, hvor LVRT Forkortelse for "low voltage ride through". LVRT (Low Voltage Ride-Through) er evnen for et elektrisk apparat -typisk en vindmølle eller solcelleinverter - til at forblive tilsluttet elnettet under kortvarige spændingsdyk, som kan skyldes fejl eller forstyrrelser. Formålet er at understøtte elnettet ved at forblive online og bidrage til at genoprette normale driftsforhold. ikke er påkrævet direkte med 230V AC. For systemer, der kræver LVRT, skal du levere strøm via en af følgende enheder: 1SVR360563R1001 – ABB CP-C.1 24/5.0 1SVR427060R0300 – ABB CP-B 24/3.0
L1, L2, L3, N	Indgang til spændingsovervågning på PCC Tilslutningspunktet mellem et produktionsanlæg (f.eks. et batterisystem) og forsyningsnettet, hvor udvekslingen af strøm finder sted..
1115-1216/1418	Elektriske tilslutninger til relæ R1: 1115 – fælles 1216 – NC Note: Må ikke tilsluttes. 1418 – NEJ
2125-2226/2428	Elektriske tilslutninger til relæ R2: 2125 - Fælles 2226 – NC Note: Må ikke tilsluttes. 2428 – NEJ
3135-3236/3438	Elektriske tilslutninger til relæ R3. Du skal aktivere det i indstillingerne. 3135 – fælles 3236 – NC Note: Må ikke tilsluttes. 3438 – NEJ
