Scenarie 2: Enkelt eller multirack med LVRT-krav

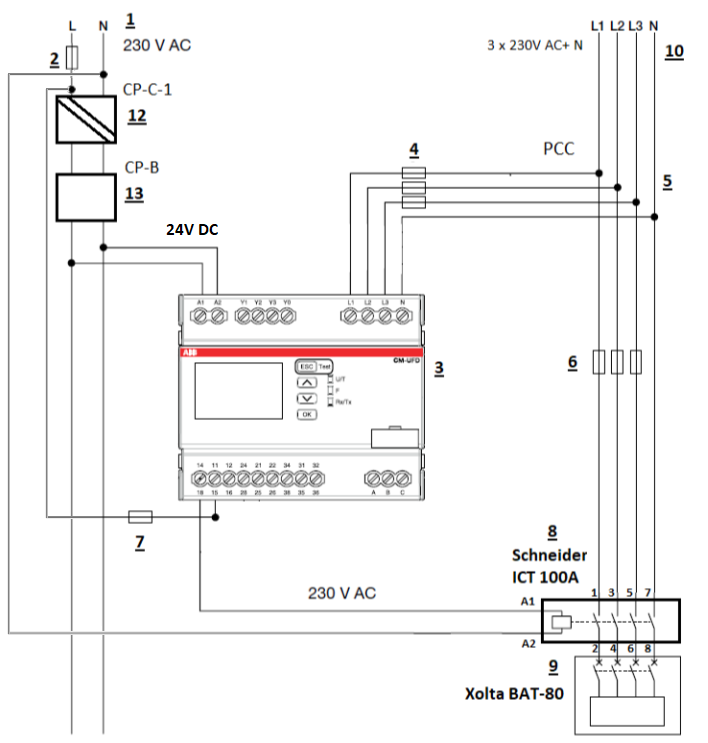

Figuren nedenfor viser elektrisk diagram for netbeskyttelse og koblingskontakt til et enkelt eller flere batteriracks og med LVRT-krav. Du finder en figurforklaring senere i dette afsnit.

Et diagram over en maskine – beskrivelsen genereres automatisk

Følgende tabel er en forklaring på figuren ovenfor:

Forklaring til elektrisk diagram, der viser enkelt- eller multirack med LVRT

Nummer

Beskrivelse

1

Enfaset 230V AC-forsyning fra det offentlige elnet – forsyner ABB's netbeskyttelsesrelæ.

2

Beskyttelsessikring (eller MCBLukket Miniature Circuit Breaker) 1P, 6A til ABB CM-UFD. M31(M)-netbeskyttelsesenheden.

3

ABB CM-UFD. M31(M)-netbeskyttelsesrelæ.

4

Kredsløb til spændingsmåling – beskyttet af 3P, 10A beskyttelsessikringer (eller 3-faset MCB), tilsluttet L1-, L2- og L3-indgangen på CM-UFD. M31(M)-netbeskyttelsesenheden.

5

Fælles koblingspunkt (PCCLukket Forkortelse for "Point of Common Coupling". PCC (Point of Common Coupling) er tilslutningspunktet mellem et produktionsanlæg (f.eks. et batterisystem) og forsyningsnettet, hvor udvekslingen af strøm finder sted.).

6

Beskyttelsessikringer til forbindelsen mellem elnet og XOLTABAT-80/BAT-80 AC. Se installationsvejledningerne til XOLTA BAT-80 og BAT-80 AC for at få specifikationer: https://xolta.com/manuals/.

7

Beskyttelsessikring (eller MCB) 1P, 10A for hvert brugt relæ (R1, R2, R3) i CM-UFD. M31(M).

8

Schneider Electric Acti 9 iCT 4-polet kontaktor – 100 A, 230 V AC-spole, 4NO (bruges som koblingskontaktor).

9

XOLTA BAT-80 bruges i dette eksempel, men det kan også være BAT-79 eller BAT-80 AC.

10

Offentligt elnet, trefaset spænding: 3 × 230 V AC + neutral.

12

ABB CP-C.1 24/5.0 strømforsyning (1SVR360563R1001) – giver 24V DC.

13

ABB CP-B 24/3.0 strømforsyning (1SVR427060R0300) – giver 24V DC.
